Тестирование одноабонентских IP-домофонов

Когда в разгаре дачный сезон, можно отметить, что многие предпочитают не только отдыхать на своих участках, но и переезжают из больших городов на постоянное жительство в собственные дома. И выражение «Загородный дом» уже ассоциируется не столько с деревянной избой с удобствами во дворе, сколько с полноценным высокотехнологичным домом, оборудованным, как минимум собственным водопроводом, отоплением и мощной линией электропитания.

На таких участках уже давно применяются технологии «Умного дома», позволяющие решать насущные задачи удаленно, будь то включение отопления к приезду хозяина, блокировка окон после его ухода и открытие/закрытие ворот гаража или входной двери.

В последнем случае жильцу потребуется использовать либо какую-то встроенную систему, либо доступный уличный домофон, обладающий теми же функциями, что и подъездные устройства, но предназначенный для использования одним абонентом. Кроме того антивандальные одноабонетские домофоны все чаще применяются в качестве средств экстренной связи в системах «Безопасных городов». А некоторые жильцы предпочитают устанавливать версии попроще на лестничной площадке, в дополнение к основному подъездному домофону. Также подобное устройство позволяет организовать удобный и надежный контроль доступа на охраняемую территорию.

Кроме аудиосистемы такие вызывные панели оснащаются видеосенсором, позволяя тем самым обеспечивать полный видеоконтроль территории перед объективом и осуществлять полноценную двухстороннюю аудиосвязь с посетителем. Использование IP вызывных панелей делает возможным их легкую интеграцию в систему безопасности и видеонаблюдения, будь то просто дачный участок или охраняемый промышленный объект.

Рынок домофонии достаточно консервативен и часто устройства, презентованные несколько лет назад по-прежнему продаются и пользуются спросом. Конечно, задачи, стоящие перед домофонами остаются теми же, что и десятки лет назад, однако в смежной сфере видеонаблюдения наблюдается внедрение прогрессивных технологий распознавания, детекции, анализа и т.п. Возможно рано ли поздно все эти функции появятся и на рынке домофонов.

Что тестируем

Мы решили протестировать основные возможности, характерные для  видеодомофонов, а именно как они снимают и передают звук.

Что нам предоставили на тест

В результате в лаборатории оказались следующие образцы:

- BAS-IP AV-07T
- BEWARD DS06M
- Dahua VTO2000A-C

Как станем это измерять?

  1. Угол обзора измеряем по специальной тестовой таблице. Кроме того, поскольку на тест предоставлено много моделей с возможностью поворота объектива при установке, замеряем и допустимый при установке угол, зафиксировав вызывную панель на стене и измеряя угол по тестовой таблице при повороте подвижной части конструкции;
  2. Замеряем максимальную громкость динамика вызывной панели и минимальный различимый звук с микрофона (его чувствительность), которые можно установить в настройках. Эти измерения проводили при помощи специального шумомера в «тихой» комнате фоновый шум в которой не превышал 30 дБ;
  3. Снимаем скриншоты изображения перед объективом вызывной панели при, так скажем ее штатной работе:
    • съемка посетителя на расстоянии 0,5 м, при освещенности 500 лк;
    • съемка посетителя на расстоянии 0,5 м, при работе только встроенной подсветки.
  4. Дополнительно для отображения работы моделей в неудобных для них режимах, провели съемку при сложных условиях:
    • съемка посетителя на расстоянии 5 м, при работе только встроенной подсветки;
    • съемка посетителя на расстоянии 0,5 м, при сильной фронтальной засветке и имитации загрязненности объектива (пятно от пальца);
    • съемка таблички перед вызывной панелью (имитация удостоверения, показанного в домофон ночью);
    • съемка при фоновой засветке ночью при 3,5 лк при работе встроенной подсветки.

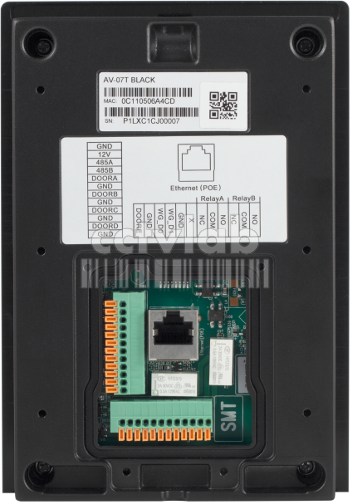

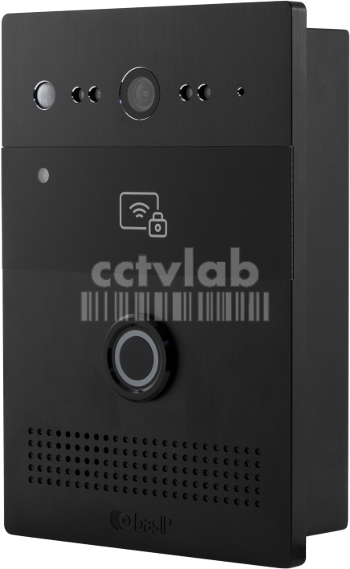

BAS-IP AV-07T

Предоставлена компанией BAS-IP

Имеет самый широкий угол обзора в тесте 120 градусов, при этом входит в число лидеров даже с учетом поворота корпуса в других устройствах.

В устройстве реализован комбинированный считыватель, который одновременно может читать карты Em-Marine и MIFARE. Производитель отмечает, что пьезоэлектрическая кнопка вызова, имеет все преимущества механической и сенсорной кнопок вызова, но при этом она  лишена их недостатков. Перед объективом находится механический ИК фильтр. Он автоматически активируется днем, что даёт, по словам производителя,  правильный баланс белого. А ночью он автоматически отключается для корректной работы 4-х ИК светодиодов ночной подсветки. В устройстве заявлен аппаратный встроенный датчик движения. Панель может определять движение возле себя и после отправлять фото на e-mail, выкладывать фото на FTP или совершать SIP вызов (видео со звуком).

Производитель подчеркивает, что в панели реализован отдельный вход от пожарной сигнализации. При поступлении сигнала на данный вход, панель автоматически может открыть двери. Заявляется, что встроенный контроллер СКД может работать по расписанию и правам доступа с возможностью задания количества проходов для каждой карты, время и дни недели когда можно и когда нельзя открыть. Реализовано ведение статистики проходов и поднесенных карт, которым разрешен или запрещен доступ.

Производитель заявляет встроенный акселерометр для определения вскрытия или перемещения панели. Заявлена установка своих мелодий и звуков на открытие двери и на «доступ запрещен», настройка светочувствительности, в зависимости от освещенности при которой камера будет переходить в черно-белый режим и настройка чувствительности, при которой камера будет возвращаться в цветной режим.
Благодаря работе мобильного приложения BAS-IP Intercom, пользователю, по словам производителя, становится доступна возможность получать видеозвонки, отвечать на них и открывать дверь с приложения на мобильном телефоне.

В вызывной панели заявлена поддержка одновременно 2-х аккаунтов SIP 2.0, TR-069, SNMP. В устройстве указывается 2 встроенных реле для управления двумя замками и 4 программируемых входа. Например, кнопка выхода двери 1 и кнопка выхода двери 2, датчик открытия двери 1, датчик открытия двери 2. Производитель отмечает поддержку выхода и входа WIEGAND-26 и WIEGAND-34. Подчеркивается, что можно использовать встроенный в панель считыватель для сторонних систем контроля доступа, а также использовать панель как контроллер и подключать к ней сторонние считыватели.
Производитель отмечает, что панель имеет стильный современный дизайн и антивандальный корпус со степенью защиты IP65. Наличие врезного кронштейна  позволяет утопить панель в стену. Питание осуществляется от источника 12В и по PoE, разъёмы герметично закрываются крышкой с уплотнённым выводом проводов.

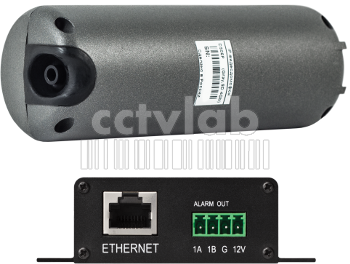

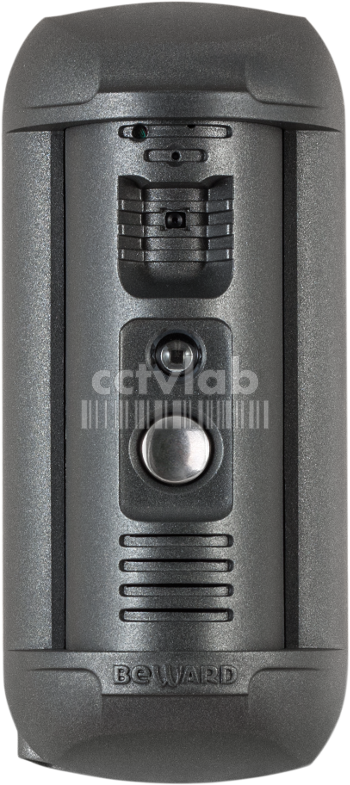

BEWARD DS06M

Предоставлена компанией НПП «Бевард»

Обладает самым большим углом обзора с учетом поворота конструкции — 182 градуса. Лидирует по чувствительности микрофона (30 дБ) и входит в число лидеров по максимальной громкости динамика (68 дБ).
Производитель заявляет, что домофон, оснащён встроенной функцией распознавания лиц, позволяющей осуществлять автоматизированный доступ в помещение. При этом заявлено, что функционал распознавания лиц работает автономно и не зависит от подключения к локальной сети или доступа в интернет.

По словам производителя, 1,3 Мп вызывная антивандальная панель с поддержкой SIP-протокола предназначена для организации системы IP-домофонии в уже существующей локальной IP-сети без использования дополнительных приложений, кабелей и оборудования.

Заявляется опциональное исполнение вызывной панели, позволяющее подключать к ней до 3-х исполнительных устройств. Связь между домофоном и подключенными к нему устройствами заявляется с помощью зашифрованной шины, чтобы не было возможным управление замком даже при получении физического доступа к проводу домофона и применении Brute Force (полный перебор кодов).
Производитель замечает, что SIP-видеодомофон можно подключать к SIP-устройствам других производителей. Заявлена работа через IP-АТС. Заявлены вызовы и открытие двери (тональный набор DTMF) при переадресации на обычный сотовый или городской телефон.

Заявлена возможность онлайн просмотра видео с домофона, архива, а также настраиваемая запись роликов за счет поддержки облачного сервиса CamDrive. Вызывная панель, по словам производителя, позволяет управлять доступом с компьютера (ноутбука) под Windows или с мобильного устройства iOS и Android.
Отмечается, что аппаратная обработка аудиосигнала и система эхоподавления позволяют получить распознаваемый звук. Для наблюдения в полной темноте заявлены электромеханический ИК-фильтр и встроенная ИК-подсветка с дальностью действия до 10 м.

Металлический антивандальный корпус вызывной панели, по словам производителя, не позволит злоумышленникам вывести ее из строя, а скрытый механизм крепления – демонтировать панель. Питание вызывной панели может осуществляться по технологии PoE. Сам разъем подключается, через герметизирующую прокладку.

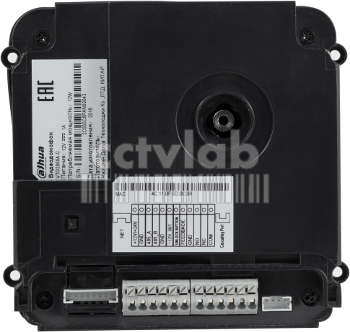

Dahua VTO2000A-C

Предоставлена компанией Айпера (IPera)

По результатам измерений, обладает одним из наиболее широких измеренных углов обзора в тесте — 88 градусов. Вошла в число лидеров по громкости динамика и чувствительности микрофона, 67 дБ и 41 дБ, соответственно.

Вызывная панель является главным модулем с видеокамерой 1.3MP на основе матрицы 1/3” 1.3 Мп CMOS, позволяющим подключение дополнительных интеграциональных модулей и компонентов. Тем самым пользователю дается возможность собрать отвечающий его требованиям домофон.

Производитель отмечает, что модель может работать с сенсорным экраном VTH1550CH или VTH1510CH, иметь функции уведомлений на смартфон и айфон. Гибкая модульная домофонная система IP-видеонаблюдения может состоять из разных модулей: VTO2000A-B - 3-х кнопочный модуль для связи с несколькими мониторами, VTO2000A-K - модуль с клавиатурой для ввода PIN-кода, VTO2000A-R - модуль со считывателем Mifare, VTO2000A-F - модуль со сканером отпечатка пальца.

Встроенная видеокамера формирует цветное видеоизображение и позволяет работать в режимах день/ночь. Для осуществления видеонаблюдения в полной темноте в домофоне реализована LED-подсветка ночного видения. Встроенный объектив позволяет обеспечивает заявленный широкий угол обзора 90°.

Производитель отмечает, что устройство позволяет осуществлять дистанционное открытие двери и поддерживает функцию группового вызова и удаленного просмотра видео и управления.
Панель , по словам производителя выполнена из нержавеющей стали, имеет антивандальное исполнение IK07 и степень защиты IP54. Питание вызывной панели возможно как от источника DC 12 В, так и от модуля VTNS1060A.

Домофон оснащен всенаправленным микрофоном и встроенным динамиком, позволяющими осуществлять полноценную двухстороннюю аудиосвязь.

Управление доступом осуществляется при помощи механической кнопки. В вызывной панели заявлены 2 датчика двери, 2 тревожных входа, порт RS485. Питание осуществляется как от сети переменного тока, та и по технологии PoE, т.е. через тот же провод, по которому передается информация, через герморазъём rj45.

Таблица 1 Характеристики вызывных панелей

БрендТип подсветкиПоддержка SIPТип монтажаПитаниеТемпература эксплуатации, °CГабариты, ммСтоимость, руб
BAS-IPИКSIP 2.0Врезной/накладнойPoE, 12 В-40 – +65118×171×4029 317
BEWARDИКSIP 2.0НакладнойPoE, 12 В-40 – +5073×166×5114 300
Dahua даВрезной/накладной12 В, 24 В-40 – +60110×120×2513 790

Таблица 2 Особенности вызывных панелей

BAS-IPBEWARDDahua
Комбинированный считыватель Em-Marine и MIFAREВстроенное распознавание лиц2 датчика двери
Мобильное приложениеМобильное приложение2 тревожных входа
Ведение статистики проходов и поднесенных картРегулируемое направление корпусаРегулируемое направление объектива
2 встроенных реле для управления замкамиЗашифрованная шинаСканер отпечатка пальца (модуль)
5 программируемых входовПоддержка облачного сервисаКлавиатура для ввода PIN-кода (модуль)
В том числе отдельный вход от пожарной сигнализацииСкрытый механизм крепленияСчитыватель Mifare (модуль)
Пьезоэлектрическая кнопка вызоваПоддержка до 3-х исполнительных устройств (опция)Поддержка 3-х кнопок (модуль)

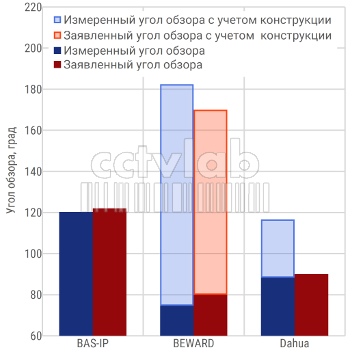

Рисунок 1 Угол обзора вызывных панелей (Больше — лучше)

Благодаря тому, что большая часть производителей оснастила свои панели возможностью регулировать угол поворота объектива или корпуса при установке, получился интересный результат: панели с наименьшим базовым углом обзора обладают возможностью настроить его направление при помощи поворота корпуса.

Однако тут стоит отметить, что широкий угол обзора, обеспечиваемый именно объективом будет полезен во время всей эксплуатации панели, давая большую информативность при обзоре территории, в то время, как возможность направить объектив при установке  позволяет удобнее настроить угол обзора и задать наиболее информативный предполагаемый обзор территории. Но в любом случае, инсталлятору и пользователю, стоит учитывать эту возможность при приобретении оборудования.

Рисунок 2 Максимальная настраиваемая громкость динамика (Больше — лучше) и максимальная чувствительность микрофона (Меньше — лучше)

Можно отметить, что все домофоны обладают значительным запасом чувствительности микрофона, позволяющим отчетливо слышать человеческую речь. Средняя громкость разговора составляет примерно 60 дБ, при средней чувствительности микрофонов в тесте 41 дБ. Кроме того и динамики всех вызывных панели позволяют передавать достаточный для посетителя по громкости звуковой сигнал (среднее значение 67 дБ).

Рисунок 3 Кроп скриншотов с вызывных панелей при съемке посетителя перед объективом при нормальном освещении

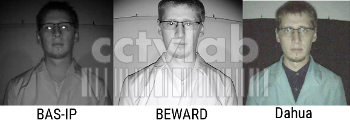

Рисунок 4 Кроп скриншотов с вызывных панелей при съемке посетителя перед объективом при работе встроенной подсветки

Таким образом, явно заметно, что при работе в обычных условиях, характерных для основной работы панелей, все модели показывают примерно одинаковые результаты.

Результаты испытаний в сложных условиях

Рисунок 5 Кроп скриншотов с вызывных панелей при съемке посетителя перед объективом при задней засветке и имитации загрязненности объектива

Имитация загрязненности объектива вместе с задней засветкой от мощного прожектора приводят к тому, что световое пятно на вызывных панелях становится больше, тем не менее, различить посетителя все-равно возможно. В любом случае, после установки вызывной панели, ее объектив стоит держать чистоте, иначе даже в оптимальных условиях реальное разрешение панели будет меньше исходного.

Рисунок 6 Кроп скриншотов с вызывных панелей при съемке объекта, расположенного близко к объективу, при работе встроенной подсветки

Рисунок 7 Кроп скриншотов с вызывных панелей при съемке объекта при фоновой засветке при работе встроенной подсветки

Данный эксперимент показывает, насколько будут засвечены объекты, если они занимают небольшую часть площади изображения, на темном фоне, при работе ИК подсветки. Этот тест можно считать имитацией условий, когда в поле зрения домофона нет отражающих ИК излучение объектов, и ночью к домофону начинает приближаться один человек.

Рисунок 8 Кроп скриншотов с вызывных панелей при съемке объекта при боковой засветке при работе встроенной подсветки

Характерным является то, что при включении фоновой или боковой засветки, для вызывных панелей тестовая таблица становится менее различимой, инсталлятору стоит обратить внимание на такой режим работы и постараться не использовать панели там, где при слабом основном освещении присутствует шумовая засветка.

Заключение

В итоге тестирования можно смело сказать, что все видеовызывные панели отлично решают свои базовые задачи. С работой в сложных условиях наблюдается изменение качества съемки. При монтаже и эксплуатации вызывных панелей стоит помнить о подобных явлениях и ограничивать их воздействие на работу устройства.

Интересным становится то, что как мы и предполагали технологии, применимые в видеонаблюдении, производители переносят и на свои вызывные панели. Таким образом, интеграция домофонии в сферу профессиональных систем безопасности, где отдельным блоком, стоят системы видеонаблюдения идет полным ходом.

Инсталлятору в некоторых проектах уже вполне можно делать выбор не только между видеокамерами разных брендов и исполнений, но и между видеокамерами с подключенными системами управления доступом с одной стороны и видеодомофонами с другой.
